Самодельный прибор для физиотерапии
Медицина активно использует лечение с помощью электромагнитных волн. В данном случае мы представим самодельный прибор для лечения с помощью ИК-излучения и лазерных лучей. Инфракрасное излучение проникает в ткани на глубину до 5 см, а глубина проникновения лазерного излучения зависит от мощности лазера. Для этой цели обычно используют лазеры от 2 до 50 мВт.
В данном случае мы используем лазерный указатель мощностью до 1 мВт. Прибор можно использовать без модификаций, чтобы стимулировать биологически активные точки для успокоения. Вместо инфракрасного прибора можно использовать пульт управления телевизором в грубом приближении. Однако, для наилучшего воздействия на человека, существуют параметры импульсов, которые проверены временем. Частота таких импульсов должна быть в районе 50-100 Гц, а модуляция от 0,5 до 3 секунд.
На лазерной указке и двух ИК светодиодах была проведена опробовка схемы прибора.
Схема состоит в двух мультивибраторах, возбуждающих импульсы на транзисторе и объединяющих их вместе (см. рис.1). Мультивибратор на элементах DD 1.1, DD 1.2 создает импульсы с частотой 66 Гц, а мультивибратор на элементах DD 1.3, DD 1.4 — импульсы с периодом 1,2 с. Транзистор VT 1 работает на нагрузку только в течение половины периода (0,6 с) второго генератора.
Каждый логический элемент выдает ток 5 мА в режиме логического ноля. В связи с этим, выходы логических элементов DD 1.5, DD 1.6 объединены, чтобы увеличить выходной ток до 10 мА, что допустимо для элементов, расположенных на одном кристалле.
Элементами, которые могут выступать в качестве нагрузки для транзистора, являются как лазер, встроенный в лазерные указки, так и пара инфракрасных светодиодов АЛ107Б. Питание для данного прибора осуществляется от трех А13 батареек, применяемых в качестве питания для лазерных указок.
На рисунке 2 изображена печатная плата для данного прибора в корпусе лазерной указки.
Для разбора лазерной указки необходимо аккуратно выпаять кнопку. Затем, печатная плата укорачивается бокорезами через резистор. Готовая плата подключается к полоске фольги, а кнопка вставляется в новую плату. Корпус указки удлиняется за счет использования пластиковой трубки, изготовленной, например, из пластиковых бутылок.
Проект «Разработка устройства для проведения гальванической физиотерапии»
Для подключения микросхемы и корпуса лазера к источнику питания необходимо провести провод. Кроме того, конденсаторы на плате следует установить на обратной стороне и припаять к выводам резисторов. Если портативный прибор не является обязательным условием, то микросхема 564ЛН2 может быть заменена на К561ЛН2. В этом случае изготовление печатной платы не представляет значительных трудностей.
Как кадет 11-го курса, я готовлюсь поступить на инженерную специальность в учебное заведение, принадлежащее к Министерству обороны. Ознакомившись с процессом гальванизации, у меня возникла идея создать устройство для электрофореза, с помощью которого можно проводить гальваническую физиотерапию.
Не всегда удается получить необходимое лечение в стационаре из-за нехватки времени. Чтобы решить эту проблему, было решено создать простой и компактный прибор для проведения лечебного электрофореза своими руками.
Объектом исследования стали электрофорез и гальванизация, а предметом сам прибор для их проведения.
Цель работы — собрать прибор для лечебного электрофореза при домашних условиях.
Задачи проекта включают:
- изучение учебной и научной литературы;
- изучение современных методик электрофореза;
- сборка прибора;
- проверка его работоспособности.
Как эксперт в области физиотерапии, могу уверенно заявить, что создание аппарата физиотерапии своими руками является опасным и нежелательным занятием. Врачи и специалисты по физиотерапии проходят специальное обучение и имеют опыт работы с профессиональным оборудованием, чтобы обеспечить безопасное и эффективное лечение пациентов.
Самодельные аппараты физиотерапии могут быть неэффективными или даже опасными для здоровья. Несанкционированные изменения в дизайне или функциональности могут привести к непредсказуемым последствиям и усугубить состояние пациента. Поэтому использование подобных устройств без необходимой подготовки и лицензии может причинить вред здоровью.
Для обеспечения безопасного и эффективного применения физиотерапии необходимо обращаться к квалифицированным специалистам и использовать проверенное и одобренное оборудование. Это позволит достичь наилучших результатов лечения и избежать нежелательных осложнений.
Собираем аппарат магнитотерапии своими руками
Создание собственного устройства для магнитотерапии не является задачей особой сложности. Для этого необходимо понимать основы работы магнитотерапевтической техники и уметь анализировать электронные схемы. Однако, следует помнить, что самодельное устройство не может полностью заменить заводское.
- Требуются трансформаторы, ответственные за регулирование напряжения сети;
- генераторы электромагнитного излучения;
- излучатели, которые помогают сосредоточить магнитное поле на указанной области.
При сборке самодельного прибора для магнитотерапии возникает несколько проблем:
Выбор медицинского оборудования для магнитотерапии
Вместо того, чтобы собирать прибор для магнитотерапии своими руками, рекомендуется приобрести проверенное и безопасное устройство с четкими характеристиками, известными противопоказаниями и лечебными методиками. Только в этом случае можно гарантировать эффективность физиотерапевтического курса лечения.
Оценка товара: 4,7 из 5 (103 отзыва)
- Лидер продаж магнитотерапии в России!
- Применяется в государственных учреждениях здравоохранения: больницах и поликлиниках;
- Предельная глубина проникновения импульсов достигает 8 см;
- Широкая зона одновременного воздействия благодаря 4 магнитным излучателям;
- Длительность импульса магнитного поля варьируется в пределах 1,5-2,5 мс;
- Ускорение обмена веществ и улучшение притока крови к тканям;
- Доказанная клиническая эффективность в лечении:
- Заболеваний опорно-двигательного аппарата;
- Неврологических заболеваний;
- Заболеваний сердечно-сосудистой системы;
- Дерматологических заболеваний;
- Хронических неспецифических заболеваний легких;
- Заболеваний желудочно-кишечного тракта;
- Заболеваний половых органов.
Содержание сайта включает информацию о различных заболеваниях венозной системы верхних и нижних конечностей. Если у вас возникает необходимость использовать медицинские физиотерапевтические аппараты, вы можете взять их в аренду на краткосрочный период. На сайте представлены принципы и структурные схемы работы медицинских физиотерапевтических аппаратов, а также различными способами воздействия на организм человека для достижения лечебного эффекта. Также предоставлена информация о основных типах медицинских физиотерапевтических аппаратов, которые используют электрическую энергию и объяснены терапевтические процедуры.
Информация об аппарате АЛМАГ-01: схема работы, паспорт и типичные неисправности
Аппарат Алмаг использует импульсное магнитное поле, которое обеспечивает высокую эффективность лечения. Технология магнитотерапии может быть реализована двумя способами: "бегущее" и "неподвижное" воздействие импульсного магнитного поля.
Подробное описание и схема работы Амплипульс 4,5,6,7,8, а также принцип этого устройства.
Амплипульстерапия — это метод физиотерапии, который применяет синусоидально моделированные токи в частотном диапазоне от 2 до 5 кГц с мощностью в 10-150 Гц для обработки определенных участков тела. Такие токи легко проникают через кожу и воздействуют на нервные окончания и мышечные волокна, глубоко проникая в ткани. Одним из приборов, используемых в Амплипульстерапии, являются российские устройства Амплипульс (в данном архиве присутствуют документы на серию приборов: Амплипульс 4, 5, 6 и 7).
Другими приборами, также применяемыми в лечении, являются электросон ЕС-10-5, ЕС-2 и Электросон — 4T.
Электросон — это метод лечения, основанный на использовании импульсных токов низкой частоты. Токи применяются для оказания терапевтического воздействия на центральную нервную систему человека, вызывая ее торможение и приводя к глубокому сну. Этот метод был открыт советскими учеными Ливенцевым, Гиляревским, Сегалом и другими в 1948 году. В других странах эта методика называется электроаналгезией.
Для проведения лечения с помощью электросона используются специальные аппараты диадинамотерапии, в том числе Тонус-1, ДТ-50-3 и Тонус-2М.
Физиотерапевтический медицинский аппарат ДТ-50-3, который также известен как "ТОНУС-1", предназначен для лечения болевых состояний, связанных с растяжениями, травмами, сердечно-сосудистыми и мышечными заболеваниями, а также с спазмами мышц, подострым и острым периартритом плеча, невралгиями, парезами, невралгическими радикулитами, невритами и другими подобными состояниями.
Аппарат искротерапии "Искра-1" используется для местного воздействия высокочастотным током, который поставляется в форме разрядов различной продолжительности. В медицинской практике Искра-1 применяется для лечения неврологических, дерматологических, отоларингологических, стоматологических, гинекологических и проктологических заболеваний в условиях физиотерапевтических отделений медицинских учреждений.
Аппарат МИКРО-ЛЭНАР предназначен для электротранскраниальной стимуляции, использующийся в медицине для лечения различных психоэмоциональных и неврологических заболеваний в условиях физиотерапевтических отделений медицинских учреждений.
В физиотерапевтической практике, кроме широко распространенного метода электросна, используется метод электротранквилизации. Для этого применяются импульсные токи прямоугольной формы, частота которых находится в диапазоне от 150 до 2000 Гц, а длительность — от 0,15 до 0,5 мс. Эти токи по своим физическим параметрам близки к прямоугольным импульсам в методе электросна, однако включают в себя среднечастотную составляющую и охватывают более широкий диапазон частот.
Для проведения физиотерапевтических процедур с использованием магнитной терапии, существует множество различных устройств медицинской техники. Это позволяет лечить различные заболевания. Аппараты для низкочастотной магнитотерапии Полюс-1, Полюс-2, Полюс-101 часто используются в практике. Кроме того, существуют аппараты СМВ терапии, например, Луч.
СМВ-терапия — это метод лечения, основанный на работе сантиметровых электромагнитных волн, которые проникают в ткани биологических объектов на небольшую глубину (3-5 см) из-за их короткой длины волны. Это свойство обуславливает коэффициент отражения СМВ-волн, который может составлять от 25 до 75% в зависимости от свойств диэлектрических тканей.
В нашем ассортименте есть также аппараты для гальванизации и электрофореза, позволяющие проводить физиотерапевтические процедуры. Среди них — Поток-1, аппарат РГ-2 для гальванизации полости рта, ультразвуковой аэрозольный Туман и ингалятор ультразвуковой Вулкан.
Туман 1.1 — это еще один физиотерапевтический аппарат, обладающий широким набором технических характеристик. В его паспорте вы найдете информацию о назначении, устройстве и принципе работы, техническом обслуживании, возможных проблемах и неисправностях, а также осцилограммы контрольных точек.
Работа Вулкан-1, его цель и меры безопасности, особенности и типичные неисправности
Аппарат Ультратон и его модификации для физиотерапии
Ультратонотерапия является методом лечения, близким к дарсонвализации, но при этом оказывает более выраженное лечебное действие и менее раздражает организм. При использовании аппарата происходит воздействие на организм человека различными лечебными факторами, включая тепло, озон и окислы азота (метод Дарсонваля), ультрафиолетовое излучение, инфракрасное излучение и ионизацию.
Аппараты УВЧ-терапии: УВЧ-30, УВЧ-66, УВЧ-80. Доступны схемы, паспорта и инструкции по ремонту.
Аппараты, используемые для аэроионотерапии и франклинизации
Для создания аэроионов в медицинской технике используют различные методы ионизации воздуха. Наиболее популярным способом для этого является использование электростатического поля высокой напряженности, которое обладает аэроионизирующей способностью. Такие ионизаторы называются электроэффлювиальными и широко применяются, например, в медицинских аппаратах АИР-2, электроэффлювиальных люстрах "Ионотрон", "Озотрон", ЭЭФ-01, серии "Элион-132", приборах для франклинизации ФА-5-3, АФ-3, ФА-50-3 и многих других. Гидроаэроионизаторы ГАИ-4У и ГАИ-4 используются для создания гидроаэроионов.
Медицинские аппараты лазерной терапии применяются в физиотерапии для лечения заболеваний с помощью излучения монохроматичного, когерентного и поляризованного света.
Аппараты индуктотермии — это медицинские устройства, которые используются для проведения лечения с помощью индукционного нагрева тканей.
Метод воздействия на биологические объекты высокочастотным магнитным полем путем электромагнитной индукции называется индуктотермией.
Для проведения ультразвуковой терапии в медицинской технике используют ультразвук с частотой около 800-3000 кГц, получаемый благодаря обратному пьезоэлектрическому эффекту во многих кристаллах, таких как кварц, титанат бария, сегнетова соль и другие. Под воздействием генерируемого электрического поля происходит смещение групп полярных атомов, что вызывает изменение размеров кристаллов.
Принципиальная схема
По сути, данный прибор генерирует импульсы напряжения. Он позволяет регулировать амплитуду импульсов в диапазоне от 12 до 80 В, частоту следования от 5 до 400 Гц и широту импульсов в пределах от 70 до 300 мкс.
На Рис. 1 выведена заводская схема устройства для устранения боли путём электростимуляции.
Данное оборудование работает от небольшой 9-вольтовой батарейки и не требует подключения к электрической сети, при этом даже в случае неисправности, устройство не представляет угрозы для пользователя.
Источником питания выступает батарея G1. С её помощью, микросхема А1 осуществляет DC-DC преобразование напряжения до необходимого уровня. А1 генерирует частоту несколько десятков кГц (частота зависит от C3) с помощью импульсов, контролируемых схемой с компаратором на входе (вывод 5), стабилизирующей выходное напряжение. Одновременно, импульсы возбуждают первичную обмотку трансформатора Т1, и во вторичной обмотке появляется переменное напряжение
На входе выпрямителя VD2-C2 происходит преобразование напряжения, которое далее подается на делитель напряжения R3-R5. Этот делитель необходим для определения выходного напряжения на С2, которое должно быть стабилизировано на нужном уровне. При настройке схемы с помощью переменного резистора R5 при максимальном сопротивлении R4 устанавливается напряжение на С2, равное 80V.
Далее, выходные импульсы, которые приходят на электроды, можно регулировать от этих 80V до 12V с помощью R4. Чтобы не допустить превышения импульсов на выводе 1 А1 выше 39V, в схеме установлен стабилитрон VD4. Для питания импульсного генератора на АЗ используется стабильный источник напряжения 10V, который обеспечивается стабилитроном VD5 и стабилизатором тока А2, цоколевка которого показана на схеме LM334Z.
Переменный резистор R10 позволяет регулировать частоту импульсов на выходе импульсного генератора А4 в пределах от 5 до 400 Гц, а широту импульсов можно регулировать с помощью переменного резистора R9 от 70 до 300 пикосекунд. Генератор содержит ключевой каскад на полевых транзисторах VГ1 и VT2, которые питаются напряжением с выхода выпрямителя VD2-C2. Для поддержания напряжения питания выходного буфера АЗ используется цепь VD6-C8. Благодаря этому на выходных электродах формируется сигнал, состоящий из импульсов амплитудой от 12 до 80 В (R5). Частота и длительность каждого импульса зависят от регулировки R10 и R9 соответственно.
Характеристики и детали конструкции
Для изготовления трансформатора Т1 используется ферритовое кольцо с диаметром 23 мм. Первичная обмотка содержит 17 витков, а вторичная — 45 витков. Для намотки используется провод ПЭВ 0,43. Кольцо необходимо обработать перед намоткой, чтобы его острые края не повредили обмотки. Для этого его можно обмакнуть в клей "БФ" и дождаться, пока он высохнет.
Нити, пропитанные парафином или воском, могут использоваться для фиксации обмоток, но накладывать одну на другую не следует.
Этот прибор собран на макетной печатной плате и разработки новой платы не требуется, так как его производство осуществляется в единичном экземпляре.
Существует возможность заменить импортные диоды 1N4936 на КД105 и диод 1N5819 на любой выпрямительный диод. Для защиты прибора от неправильного подключения источника питания, необходимый диод VD1 можно не устанавливать.
Редкий стабилитрон КС539Ґ2 может быть заменен на импортный стабилитрон средней или малой мощности на напряжение 39V. Также можно использовать несколько последовательно включенных стабилитронов с суммарным напряжением 39-40V, например, две штуки КС520 или КС220.
Необходимо убедиться, что неэлектролитические конденсаторы имеют напряжение не ниже 100V, конденсатор С4 — не ниже 40V, а конденсаторы С1 и С5 — не ниже 10V.
Выбранный проволочный низковольтный резистор R1 должен иметь мощность не менее 2W.
Одним из распространенных заблуждений на тему «аппарат физиотерапии своими руками» является уверенность людей в том, что они способны проводить физиотерапевтические процедуры без должной подготовки и знаний. На самом деле, для правильного применения физиотерапии необходимо иметь соответствующее образование и опыт работы под наблюдением специалиста.
Еще одним распространенным заблуждением является убеждение в том, что аппараты физиотерапии можно приобрести и использовать дома без консультации врача. Однако без профессиональной оценки состояния пациента и разработки индивидуального плана лечения, самостоятельное применение физиотерапии может нанести вред здоровью.
Также часто считается, что аппараты физиотерапии могут заменить обычные методы лечения и не требуют дополнительных медикаментов. Однако физиотерапия обычно применяется в комплексе с другими методами лечения и не всегда является самостоятельным способом борьбы с заболеваниями.
Схема устройства для лечебного магнитного воздействия
Технология высокочастотной терапии, популярная в 60-80 годы, предполагающая нагревание тканей тела в электромагнитном поле высокой частоты, сегодня переживает спад. Причиной этому стало не только увеличение рекламы препаратов, но и прекращение выпуска ВЧ-аппаратов.
Эти устройства, как-то: "Экран", УВЧ-30, УВЧ-80, были производимы за счет государственной финансовой поддержки, которая не позволила их обеспечить коммерческую устойчивость на рынке. Кроме того, они имели недостаток в использовании, так как индуктивные излучатели давали одинаковый электрический нагрев с емкостными излучателями.
Как известно, имеются два типа совершенных источников излучения — электрический и магнитный диполи. Электрический диполь состоит из пары проводников, между которыми пропускается напряжение, вызывающее электрическое поле. Магнитный диполь представляет из себя проводник, через который протекает ток, создающий магнитное поле. Реальные излучатели имеют склонность к первому типу и сильно не связаны со вторым.
У проводников имеется определенное сопротивление, что приводит к падению напряжения, создающего электрическое поле, которое сильно поглощается тканями живых организмов. Уменьшение тока в проводнике вызывает ослабление магнитной составляющей поля. Поэтому возможность получения магнитного нагрева (магнитотермии) имеется лишь у низкоомных, высокодобротных рамок-излучателей, настроенных в резонанс с частотой генератора. В ВЧ-аппаратах такое условие не выполняется по причине использования многоконтурной схемы, при которой выходной контур (катушка) в общем случае не настраивается на резонанс с генератором — наличие пациента и его движения может нарушить контур.
Магнитотермия представляет собой технологию, которая обладает рядом преимуществ. В случае, когда в теле возникают линейные токи в потенциальном электрическом поле, к которым больше всего греются кожа, жир, кости и мозг, так как они имеют большое сопротивление в последовательной цепи, магнитное поле порождает вихревые токи в физиологической жидкости вокруг изоляторных частиц конкретной области, например, клеточных мембран.
Кровь и кровенаполненные ткани нагреваются наиболее интенсивно. Кроме того, магнитное поле сохраняет свою форму внутри тела и проникает в него, подобно воздуху. Опухолевые, отечные и воспаленные ткани более всего подвержены нагреванию при воздействии магнитного поля, что позволяет выбирать безопасный и эффективный метод лечения.
При нормальной температуре организма здоровая ткань не подвержена перегреву, так как она регулируется увеличением кровотока, который выводит излишнее тепло. Благодаря расширению капилляров, большинство из которых закрыто в покое, лекарственные препараты, введенные в кровь, могут лучше проникать в ткани и проявлять более высокую эффективность (например, антибиотики). Поэтому магнитная терапия является дополнительным методом усиления медикаментозной терапии.
Мы предлагаем аппарат для магнитотерапии, который разработан для индивидуального использования и прост в использовании, но не предназначен для длительной клинической работы, так как может перегреться.
Иллюстрация 1. План устройства для проведения магнитотерапии.
Подробности плана: L1 — это рамка-излучатель, которая совмещена с контуром генератора. L2 и L3 дополнены высокочастотными дросселями. VL1.1 и VL1.2 — это половины генераторной лампы ГУ-29. R1 и R2 — резисторы смещения, а R3 — балластный резистор в цепи экранной сетки. VD1 — стабилитрон, который поглощает напряжение на экранной сетке холодной лампы.
VD2 и VD3 — выпрямляющие диоды (какие-либо на 1000В и ток 2.3A).
Кроме того, С1 и С2 — это конденсаторы фильтра. Т1 — это трансформатор подогрева 220/12,6 В (1,25 А).
На Рисунке 2 и Рисунке 3 показаны схемы излучателей, используемых в аппарате магнитной терапии.
Описываемая схема представляет собой двухтактный генератор на 40 МГц с мощностью 100 Вт, который использует рамку диаметром 20.23 см в качестве излучателя. Основой конструкции является отрезок коаксиального кабеля диаметром внутренней изоляции 4.9 мм (L1), содержащий разрывы оплетки (1), изолированные отрезки оплетки (3, 4) и изолированные концы жилы (5, 6), которые подключены к анодам ламп. Жила кабеля остается целой и изолированной и служит первичной обмоткой разделительного трансформатора. Изолированная оплетка, замкнутая в точке 2, является рамкой-излучателем, а точка питания рамки находится в разрыве верхней части (1).
При таком подключении силовой кабель является частью колебательного контура, так как емкость между жилой кабеля и внутренней поверхностью оплетки служит емкостью контура. Будучи рассредоточенной вдоль всей длины кабеля и имея отличную изоляцию, данная емкость позволяет достичь большой реактивной мощности и идеальной экранировки. Погонная емкость коаксиального кабеля составляет около 1.2 пФ на сантиметр, таким образом, общая емкость контура до 100-200 пФ достигается без особых усилий, чего бы не было возможно с воздушным конденсатором. Низкоомный контур обеспечивает меньшую провалку напряжения и создает меньшее паразитное электрическое поле. Кроме того, он не страдает от выходной емкости лампы, увеличивая эффективность работы.
Для обратной связи конденсаторы используют короткие изолированные отрезки оплетки (3 и 4) в качестве обкладок. Кабельная жила является еще одной обкладкой, но ее функция не ограничивается только этим. Обкладки также эффективно экранируют концы жилы, что минимизирует индуктивное сопротивление, а эквивалентный диаметр равен диаметру оплетки.
Таким образом, можно исключить потери, которые привносит фидер. Кабельный колебательный контур несущего сигнала имеет добротность в несколько сотен в невозбужденном состоянии, а в случае возбуждения пациентом — около 50. Резонансная частота излучателя в одноконтурной схеме всегда совпадает с частотой генератора, что определяет качество нагрева. Таким образом, данная схема обеспечивает практически чистый магнитный нагрев.

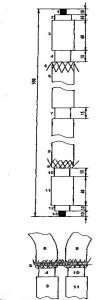

Изображение схемы разделки кабеля доступно на рисунке 2а. Длина изделия равняется 95 сантиметрам. Два участка, 1 и 13, находятся без внешней изоляции. Отрезки 2 и 12 утратили внешнюю оплетку, но внутренняя изоляция сохранена. Отрезки 3 и 11 не тронуты и остаются в исходном состоянии.
На участках 4 и 10 присутствуют разрывы оплетки, однако, оплетка сокращается только на концах кабеля. Оголенные концы затем заводятся на участки 5 и 9 поверх внешней изоляции, в то время как жилки оплетки расплетаются. Оплетка нарезается посередине кабельного отрезка (участок 7).
Чтобы изолировать места снятия оплетки, создаются кольца из старой внешней изоляции, которые на участках 4, 7 и 10 разрезаются вдоль образующей. Места разрывов оплетки обмотываются липкой лентой поверх колец. На срединный разрыв 7 оборачивается кусок гофрированной пластиковой трубки длиной 7-8 сантиметров и диаметром 20 мм. Концы трубки фиксируются лентой ПХВ.
Для сворачивания концов кабеля используется рамка, к которой обматываются места с отвернутыми оплетками (5, 9) голым проводом и пропаиваются в соответствии с рисунком 26. После разделки отрезка на участках 3, 11 необходимо снять кусочек изоляции для подпайки проводников от сеток ламп.
Высокочастотные дроссели L2 и L3 изготавливаются на отрезках кабеля без внешней изоляции и оплетки, где каркасом служит внутренняя изоляция с сохраненной жилой. Для намотки на каркас необходим провод МГТФ-0,12 или другой провод с теплостойкой изоляцией в течение 2,2 м. Концы обмотки фиксируются резиновыми кольцами. Для крепления дросселя необходимо из жилы сделать лепесток.

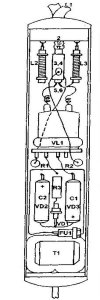

Монтажная схема устанавливается вовнутрь продолговатого корпуса, состоящего из двух металлических крышек, оборудованных вентиляционными отверстиями, а также из двух торцевых заглушек из оргстекла, капролона или дерева. Один конец рамки проходит через одну заглушку, а сетевой кабель — через другую. Расположение элементов в корпусе отображено на рисунке 3. Крепление элементов может производиться при помощи винтов, скоб или клеевого пистолета. Важно, чтобы все токонесущие цепи были надежно изолированы от корпуса!
Для проверки работоспособности аппарата используется электрическая лампа мощностью 100 или 150 Вт (220 В), которая подключается к двум-трем виткам кабеля (оболочка используется в качестве оплетки) длиной 20 см. При поднесении индикатора к рамке аппарата лампа должна загораться на полной мощности.
Максимальное свечение происходит на расстоянии 3,5 см, что соответствует оптимальной нагрузке генератора. Для работы с прибором необходимо совместить поле рамки, образующее сферическую форму на ее основании, с областью патологии. Круглая рамка охватывает глубину приблизительно в 10 см, что делает ее эффективным средством для лечения бронхита, нефрита, артритов и других воспалительных процессов.
Для более точной локализации зоны воздействия рамка может быть сужена, а в случае работы с отоларингологическими заболеваниями она может быть изогнута, как кочерга. При этом корпус прибора должен быть удерживаем вертикально, а ближняя к корпусу часть рамки должна быть расположена под подбородком и плотно прилегать к шее, а отогнутая часть — охватывать лицо на уровне носа. В таком положении возможно лечение носоглотки и ушей.
После проведения магнитотерапевтического сеанса длительностью 10-15 минут сразу наступает существенное облегчение. Если речь идет о других заболеваниях, то сеанс должен длиться 20-30 минут. При острых формах воспалительных процессов магнитотерапевтические сеансы можно проводить через несколько часов, а при хронических заболеваниях — ежедневно или через день. Курс магнитотерапии обычно состоит из нескольких сеансов. Однако, для переломов и артритов требуется проведение более 10 сеансов для достижения эффективного результата.
Применение магнитотерапии возможно во всех случаях, где показано проведение физиотерапии. Несмотря на отсутствие побочных эффектов при ее использовании, настоятельно рекомендуется обсудить возможность применения данного метода с врачом перед его проведением. Данный метод прошел проверку на десятках пациентов, с разными заболеваниями, в течение десятилетий медицинской практики врачей.

Физиотерапевтические процедуры в условиях дома
Метод лечения организма через действие на так называемые биологически активные точки (БАТ) имеет долгую историю. Точное время возникновения этого метода неизвестно, хотя исторические факты свидетельствуют о его использовании в Китае еще в каменном веке для лечения людей и животных.
При археологических раскопках в месте поселения Чжаокуатян, рядом с Пекином, были найдены кварцевые иглы, а в деревне Шагатун на северо-востоке Китая — иглы из других видов камня. В китайском языке метод действия на БАТ называется Чжэнь-цзю, что означает: чжэнь — укол иглой, цзю — прижигание.
Изначально было замечено, что на коже больного человека можно обнаружить болезненные точки при надавливании, которые были названы "жизненными" точками. Суть лечения заключается в том, что биологически активные точки на коже связаны с внутренними органами и их воздействие восстанавливает функциональную активность заболевшего органа и организма в целом. Основные методы воздействия на БАТ в традиционной восточной медицине — иглотерапия, прижигание (прогревание) и различные виды массажа. В современной медицине, помимо традиционных методов, используются современные техники, такие как магниторефлексотерапия, криорефлексотерапия, вакуумрефлексотерапия, сонопунктура, электропунктура, электроакупунктура, лазеропунктура, фармакопунктура и другие.
Восточная медицина возвращается к своим корням, и уже несколько лет наблюдается огромный интерес к этой теме со стороны публики и научного сообщества. На страницах популярных изданий появляется множество материалов о практических применениях восточной медицины. Тем не менее, не все рассказы дают полную картину, а некоторые даже опровергают эффективность этого метода. Большинство читателей недооценивает сложность процессов, которые происходят в организме в результате применения восточной медицины, и самостоятельно вмешиваются в этот процесс, что в конечном итоге может нанести вред их здоровью.
Научные исследования указывают на существование биологически активной точки – определенной области кожного покрова, которая представляет собой площадь нескольких квадратных миллиметров. В этой зоне происходит улучшенное поглощение кислорода, возрастает температура, уменьшается электрическое сопротивление и есть болевые ощущения при простуде. Кроме того, характерно выделение дополнительного количества углекислого газа, повышение температуры на 0,2°C и снижение сопротивления до 100 кОм при нормальном благополучии.
Сопротивление биологически активной точки на два порядка меньше, чем сопротивление остальной кожи. Дополнительно, было отмечено, что диаметр активной точки зависит от общего состояния человека. Например, во время сна и при переутомлении, размер точек не превышает 1 мм, а по результатам исследований в период бодрствования размер точек постепенно достигает 1 см.
При наличии эмоционального стресса и при остром стадии заболеваний имеется увеличение площади отдельных точек на коже. Эти точки создают области повышенной проводимости. В результате, болезнь конкретного органа вызывает существенные изменения в физиологических свойствах БАТ, которые связаны с этим органом, и точки становятся болезненными. Эти точки называются "меридианом".
Практика восточной медицины и недавние исследования подтверждают, что система БАТ дает информацию о патологических изменениях как в единичном органе, так и в организме в целом. Для активного воздействия на соответствующий орган можно использовать правильно подобранные БАТ.
Изменение электрофизиологических показателей в области активных точек может служить важным диагностическим критерием возникновения болезни. Особенно важно то, что эти изменения начинают происходить гораздо раньше, чем появляются клинические признаки болезненного процесса, что дает возможность проводить раннюю диагностику многих заболеваний. Таким образом, система акупунктурных точек и меридианов демонстрирует свой потенциал как идеальное средство для диагностики и лечения, созданное самой природой.
Для уточнения локализации активных точек наиболее доступный параметр БАТ — это изменение проводимости. Существуют устройства, которые могут использоваться для локализации активных точек. Эти устройства основаны на том, что при наличии патологии в месте, где находится активная точка, происходит изменение сопротивления постоянному току.
Рассмотрим несколько методов для электродиагностики, широко распространенных в настоящее время.
Первый метод — это метод Е. Накатани. Он использует линию с хорошей электропроводностью, которая состоит из последовательности точек с повышенной электропроводностью. Эти точки соответствуют классическим меридианам для каждого внутреннего органа.
Метод включает в себя измерение электропроводности БАТ (биологически активных точек) на шести симметричных точках на обеих руках и на шести точках на каждой ступне. Эти точки расположены по три на тыльном и лицевом сгибах ладони и четыре на внутренней стороне и две на внешней стороне ступни. Измерения проводятся при двух противоположных направлениях постоянного тока. Е. Накатани ввел понятие "физиологический коридор".
Главными критериями для эффективной работы органа являются не абсолютные значения его физиологических показателей, а их симметрия и низкий уровень изменчивости. При возникновении любых нарушений в работе органа проводимость соответствующих биологически активных точек изменяется от 30 до 200 % от нормы.
Если асимметрия превышает 10 %, то орган выходит за границы физиологического диапазона значений и требуется лечение. Для коррекции проводимости биологически активных точек используется постоянный ток силой в 200 микроампер и напряжением до 12 вольт. Экспозиция длится 7 секунд. Однако этот метод характеризуется высоким уровнем тока и напряжения, которые при длительном использовании могут быть небезопасными.
2. Метод Р. Фолля основывается на измерении проводимости БАТ при воздействии слабым постоянным током на точку. При использовании методики Р. Фолля максимальная сила тока должна быть в пределах 5-20 мкА при напряжении до 1,5-2 В. Воздействие продолжается 4-7 секунд. Преимуществом метода является возможность наблюдения за процессом установления тока в зависимости от времени воздействия.
Активация БАТ при слабом раздражении является временным процессом, который представлен характерной кривой. Если точка функционирует нормально, то характеристическая кривая имеет вид резкого линейного роста и достигает постоянного значения — плато. Время, необходимое для достижения плато, составляет от 1 до 5 секунд. Острое воспаление органа вызывает появление пика на кривой, а хронические воспаления и рубцовые изменения тканей вызывают плавное снижение значения тока после достижения максимума.
Метод Р. Фолля помимо регистрации абсолютных значений и определения относительной симметричности на левой и правой сторонах, включает также форму характеристической кривой и глубину падения значений тока от максимума до стабилизации показаний в качестве дополнительных диагностических признаков. Этот метод отличается малыми значениями тока и напряжения, а также безопасностью при длительном использовании. Еще одним преимуществом является наличие дополнительных меридианов, открытых Р. Фоллем, которые описывают не только состояние органов, как в китайской акупунктуре, но и систем организма. Для проведения эксперимента измеряются контрольные точки на верхних конечностях, что значительно упрощает процедуру диагностики.
3. Одним из видов метода Р. Фолла является диагностика БАТ, которая позволяет более подробно изучить произошедшее нарушение функций, регулирующих организм человека. Основой метода является сравнение первого измерения электропроводности БАТ с результатом второго измерения, сделанного после проведения дозированного раздражения. Третье измерение производится спустя 30 минут для определения характеристик процессов оздоровления, происходящих в БАТ. Для проведения дозированного раздражения используется импульсный ток частотой 10 Гц, который подается на специальные точки или на пассивные электроды, расположенные на руке пациента. Подпороговая интенсивность тока поддерживается в течение 10 секунд в первом случае и в течение 1 минуты во втором случае.
Существует огромное количество методик для диагностики БАТ, которые связаны с измерением электропроводности и электрического потенциала. Однако, эти методы предназначены для использования профессиональными специалистами в данной области. Важно отметить главное отличие между методиками Е. Накатани и Р. Фолля – значение величины тока, который используются для проведения диагностики БАТ.
Методы электропунктурной диагностики основаны на применении постоянного тока высокой частоты для возбуждения БАТ. Однако, необходимо строго контролировать дозировку используемого тока. Значение измеряемой величины электропроводности определяется на основе того, как организм устанавливает равновесие между возбуждением и ответной реакцией. Благодаря этому устанавливается стабильная величина измерения, которая наиболее точно определяет состояние БАТ в организме.
Если ток, протекающий через БАТ, является слишком слабым, реакция организма, которая необходима для настройки на равновесие, не всегда происходит. В таких ситуациях, использование чувствительных приборов может не позволить наблюдать за эффектом "падения стрелки", даже если в организме есть функциональные отклонения.
Если вводить через БАТ большой ток, то может появиться эффект "падения стрелки". Даже здоровый организм не сможет правильно реагировать на такое воздействие. В другом случае, когда используются токи с силой 200 мкА, проводят измерения в режиме "электрического пробоя". Это обеспечивает более точные показатели.
Важно заметить, что не рекомендуется повторять измерения раньше, чем через три дня. Метод Е. Накатани является тестовым и изменяет электропроводность БАТ во время измерения.
При малых токах, используя метод Р. Фолля, точка может вести себя как нелинейный элемент, поэтому диагностика зависит от формы характеристической кривой БАТ. Однако повторную диагностику можно проводить надежно, если использовать стимулирующие процедуры сразу после первичной диагностики.
Простейший способ локализации активных точек — использование прибора, измеряющего относительную проводимость кожи. На рисунке 1 представлена схема такого прибора: он измеряет постоянный ток, протекающий через кожу, с помощью пассивного электрода (1) — металлической трубки из нержавеющей стали диаметром 15. 25 мм и длиной 70. 100 мм.
Для удобства использования прибор должен комфортно помещаться в ладони. Ключевым компонентом является активный электрод (2), который выполнен в виде пластиковой ручки, закрепленной на конце металлическим контактом, диаметр которого составляет 1,3 мм. При выборе активного электрода, желательно отдавать предпочтение вариантам из нержавеющей стали, с закругленным и тщательно отполированным концом. Для использования прибора следует следовать инструкциям.
Рисунок 1. Схема прибора, предназначенного для измерения относительной проводимости кожи.
Для проведения измерений следует установить электрод 1 в ладони и включить питание с помощью выключателя SA1. Электрод 2 следует аккуратно приложить к поверхности кожи в месте, где находится необходимая точка активации тела. При соприкосновении электрода с активной точкой происходит резкий рост проводимости кожи в этом месте, нередко сопровождающийся электрическим пробоем. На этом этапе ток становится значительно больше, достигая своего максимума.
При использовании 9-вольтовой батареи, сила тока может превышать 200 мкА. Однако, сопротивление кожи на некоторых участках тела, таких как руки и ноги, значительно выше, что усложняет процесс обнаружения проводниковых точек. Чтобы уменьшить значение тока и добиться необходимых значений (см. ниже), следует использовать резистор R2. Запомните показания прибора сразу после обнаружения активной точки и переключите направление тока, нажав на кнопку SB1. Если проводниковая точка находится в нормальном состоянии, то показания прибора будут такими же, как и при прямом токе.
Точка, в которой обнаруживается наличие проводника, называется проводником.
Если ток, идущий по положительной полярности, меньше или превышает ток, идущий по отрицательной полярности, такая точка считается несбалансированной, и требует терапевтического воздействия, чтобы восстановить симметрию электрической проводимости. Такие точки называются точками-полупроводниками. Точкой-изолятором является частный случай таких точек, где проводимость наблюдается только на одной, например, отрицательной, полюсности. Также требуется воздействие до восстановления симметрии электрической проводимости.
Согласно описанию, изданным выше, в 1970-х годах Иван Андреевич Леднев разработал прибор, пользовавшейся огромной популярностью, однако не был одобрен официальной медициной. Только через 20 лет Минздрав дал разрешение на промышленное производство этого прибора. К тому моменту уже несколько тысяч людей смогло избавиться от разных заболеваний, применяя методики, разработанные И. А. Ледневым. Он также разработал атлас и рекомендации БАТ по лечению более 200 заболеваний, подробности которых можно найти в специализированной литературе.
Для корректной работы с этим прибором рекомендуется придерживаться следующих принципов: время воздействия при однонаправленной полярности ограничено 3,5 минутами; сила тока должна подбираться, учитывая локализацию точки акупунктуры (таблица 1).
Таблица 1. Выбор оптимальной силы тока с учетом места локализации
Применение магнитных устройств в домашней физиотерапии
Издавна известно о терапевтических свойствах магнитов на отдельные системы организма человека. Описания Гиппократа свидетельствуют о применении магнитов для лечения воспалительных процессов, заболеваний ЖКТ и как кровоостанавливающего средства. В восточной медицине магниты применялись для восстановления энергобаланса с помощью их нанесения на аккупунктурные точки.
В настоящее время магнитотерапия, использующая магнитные поля для лечения различных заболеваний, широко применяется в физиотерапевтических процедурах. И при этом магниты для физиотерапии в домашних условиях не новость и используются уже многие десятилетия.
Аппарат физиотерапии для дома — Алмаг 1
Главным эффектом Алмаг-01 является излучение магнитных импульсов, проникающих в глубину тканей на 7-9 см. Это означает, что практически все органы человеческого тела могут быть подвергнуты воздействию этого прибора.
Использование Алмаг-01 вместе с медикаментами для физиотерапевтических процедур дома улучшит общее состояние женщин и оказывает местное фармакологическое воздействие на органы женской половой системы.
Магнитные волны прибора помогают избавиться от отечности, выводят вредные вещества из очага заболевания, снимают боль и восстанавливают кровоток. Он также оказывает противовоспалительное, метаболическое и секреторное воздействие.
Алмаг-01 также применяется для физиотерапии токами
В специализированных магазинах медицинской техники можно приобрести все необходимое оборудование для физиотерапии. Однако, существуют заболевания, при которых не рекомендуется самостоятельное лечение. В таких случаях лучше обратиться в государственную больницу или частную клинику, где квалифицированные специалисты окажут услуги по физиотерапии.
Сегодня доступно множество приборов для физиотерапии, которые могут использоваться дома и обладают широким спектром воздействия и высокой эффективностью.
Тем не менее, перед началом курса лечения и при выборе прибора стоит учесть несколько нюансов:
- Важно проконсультироваться с лечащим врачом перед покупкой прибора, чтобы убедиться в отсутствии противопоказаний к его использованию.
- Определение длительности курса лечения должно осуществляться индивидуально для каждого пациента квалифицированным специалистом, поскольку результаты физиотерапии на дому зависят от правильности его проведения и необходимости этой процедуры.
- Приобретать приборы физиотерапии для домашнего использования следует только в специальных магазинах медицинской техники, чтобы избежать покупки некачественных устройств.
- При возникновении дискомфорта, других симптомов, ухудшающих состояние здоровья или наносящих вред, необходимо немедленно прекратить использование физиотерапевтического прибора, даже если быстрый результат ожидается.
